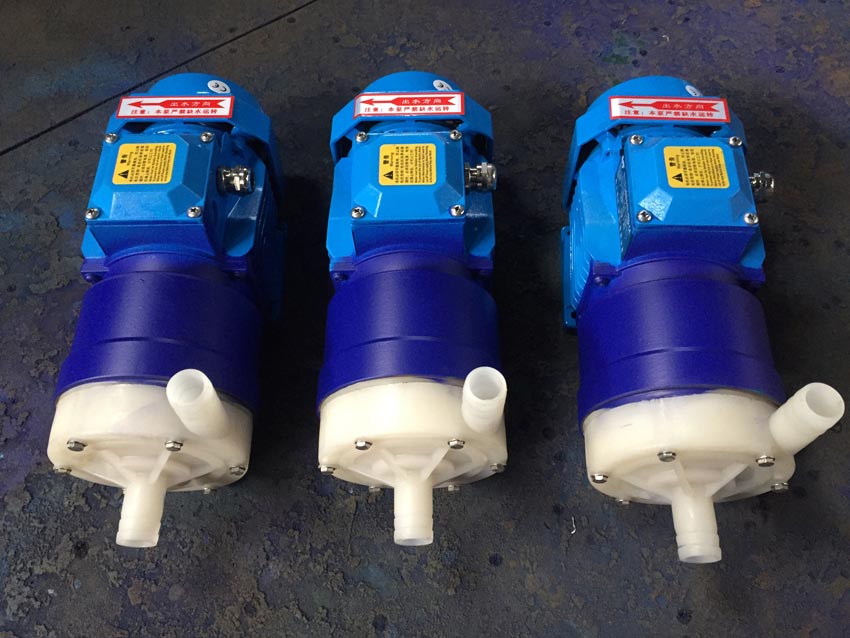

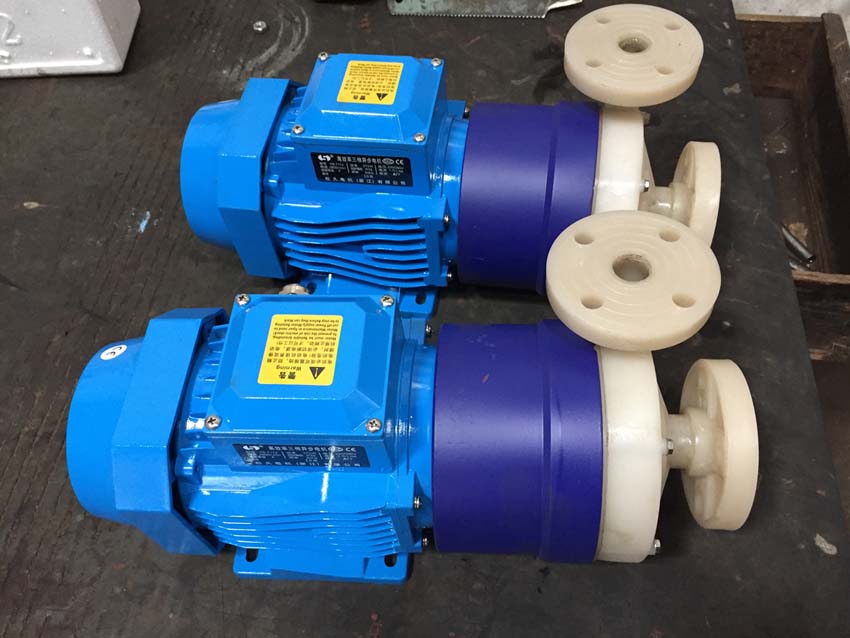

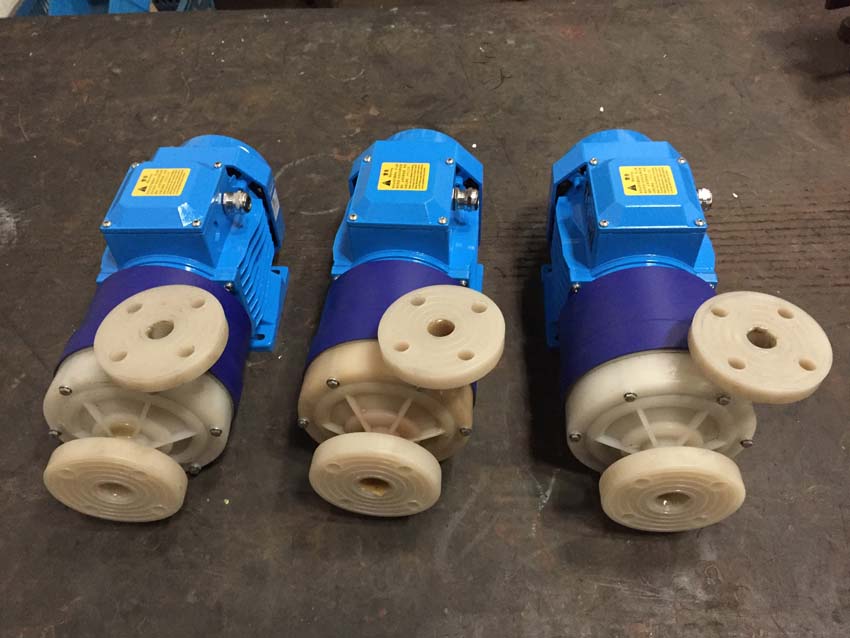

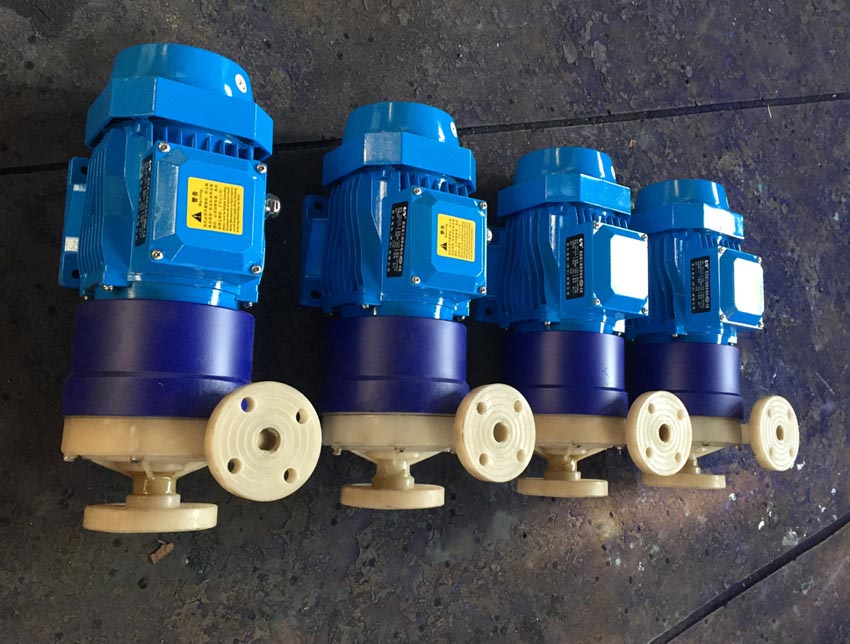

CQB-F氟塑料磁力驅動泵是中成泵業近幾年開發的新產品，并引進國外先進技術，采用聚偏二氟乙稀制造，該材料是目前世界上最優秀的耐腐蝕材料，用該材料生產的氟塑料磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點。
適用范圍
CQB-F氟塑料磁力驅動泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

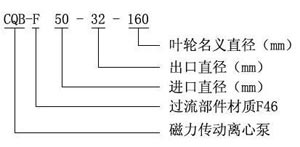

使用溫度：-20℃至100℃。型號意義
產品優勢
CQB-F氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能最優秀的“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB-F氟塑料磁力驅動泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

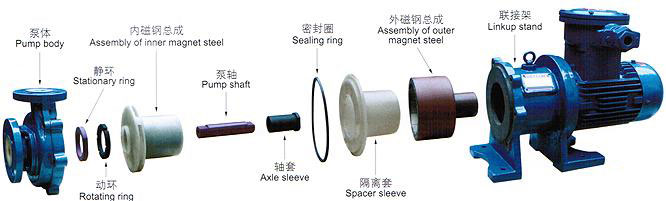

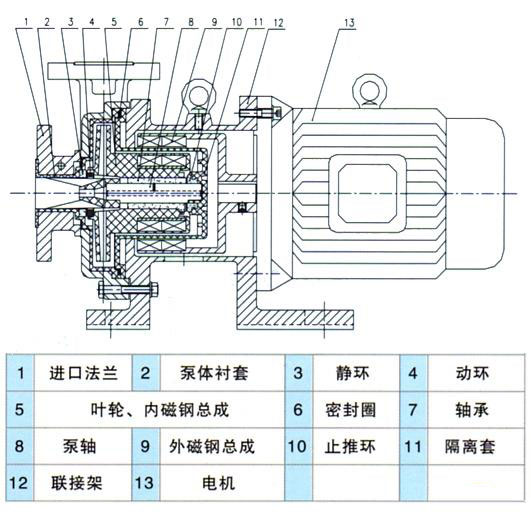

結構圖紙

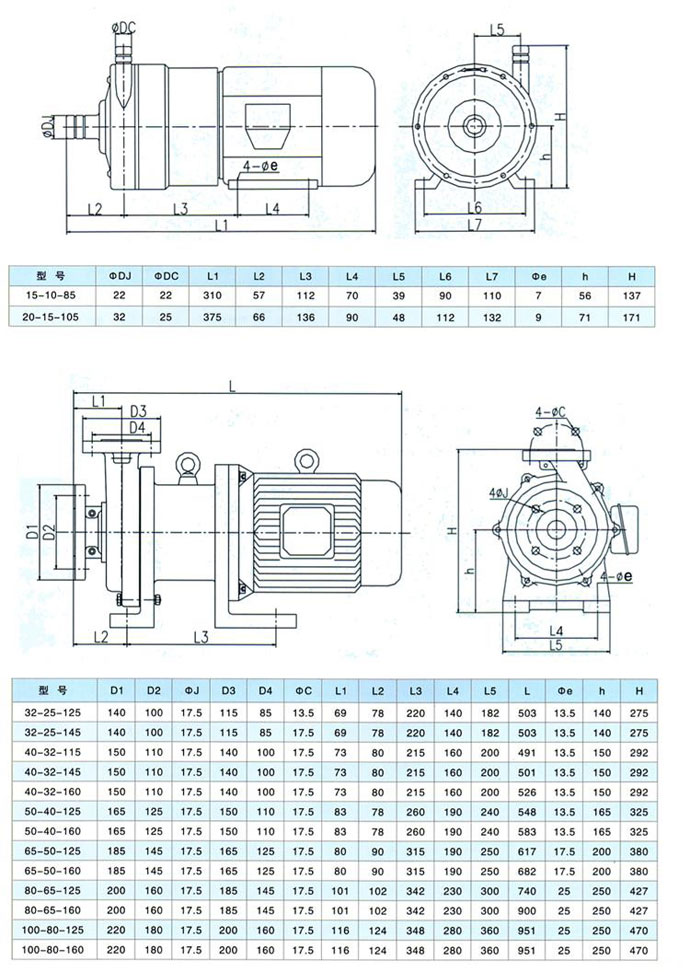

安裝尺寸本數據僅供參考，請以實際訂貨為準！
使用說明
1. CQB-F氟塑料磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2.當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
3. 泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
4. 檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后，?慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6.泵停止工作前，應先關閉排出閥門，然后切斷電源。
注意事項
1.CQB-F氟塑料磁力驅動泵泵軸承的冷卻和潤滑是靠被輸送的介盾，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3. 泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4.被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度最低不能低于零下30℃最高不能超過100℃。輸送吸入壓力不大于0.2MPa，最大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
5. 對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。
6. 磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
故障排除
故障形式
產生原因
排除方法
泵不出水
1. 水泵反轉
2. 進水管道漏氣
3. 泵腔蓄水不足
4. 電壓太高，啟動時聯軸器打滑
5. 吸程太高
6. 閥門沒有打開
1. 改變電機接線
2. 杜絕漏氣
3. 增加蓄水量
4. 調正電壓
5. 降低泵安裝位置
6. 校正或更改閥門
流量不足
1. 吸入管徑太小或淤塞
2. 葉輪流道阻塞
3. 揚程過高
4. 轉速不夠
1. 調換或清洗進水管
2. 清洗葉輪
3. 開大出水閥
4. 恢復額定轉速
揚程過低
1. 流量過大
2. 轉速太低
1. 關小出水閥
2. 恢復額定轉速
噪音太大
1. 泵軸嚴重磨損
2. 軸承嚴重磨損
3. 外磁鋼或內磁鋼與隔離套接觸
4. 動靜環磨損葉輪與泵體研磨
1. 更換泵軸
2. 更換軸承
3. 拆除泵頭重新組裝
4. 更換動靜環
漏 液
1. 密封墊川損壞
1. 更換密封墊川
型號
參數
流量
QM3/H
揚程
H m
汽蝕
余量
NPSHm
轉速nr/min
軸功率paKw
效率
N%
配帶電機功率KW
介質密度g/cm3
<1 <1.3 <1.844
電
壓
V
單價（元）
普通型
防爆型
CQB16-12-80F
1.0 1.8
2.2
8.5
8
7.0
2800
0.11
0.12
1.12
22
33
34
JW5612
0.12
JW5622
0.18
JW6322
0.37
220v
CQB20-12-100F
1.8
3.0
3.6
12.5
12
10.5
2800
0.28
0.30
0.30
22
33
34
Jw6322
0.37
Jw6322
0.37
Jw7112
0.55
220v
CQB16-12-80F
1.0
1.8
2.2
8.5
8
7.0
2800
0.11
0.12
1.12
22
33
34
Jw5612
0.12
Jw5622.
0.18
JW6322
0.37
380v
CQB20-14-100F
1.8
3.0
3.6
12.5
12
10.5
2800
0.28
0.30
0.30
22
33
34
JW6322
0.37
JW6322
0.37
JW7112
0.55
380v
CQB32-25-125F
1.9
3.2
3.8
20.8
20
19
2900
0.46
0.50
0.52
23
35
38
Yyb801-2
0.75
Yyb802-2
1.1
Yyb90S-2
1.5
380v
CQB40-32-115F
3.8
6.3
7.5
16
15
13
2900
0.48
0.57
0.58
34
45
46
Yyb801-2
0.75
Yy802-2
1.1
Yyb90S-2
1.5
380v
CQB40-32-145F
3.8
6.3
7.5
26
25
22.5
2900
0.87
1.02
1.04
31
42
44
Yyb90S-2
1.5
Yyb90S-2
1.5
Yyb90L-2
2.2
380v
CQB50-40-125F
7.5
12.5
15
22
20
18.5
3.5
3.5
4.0
2900
1.28
1.45
1.64
36
47
46
Yyb90L-2
2.2
Yyb90L-2
2.2
Yyb100L-2
3.0
380v
CQB50-40-160F
7.5
12.5
15.0
34
32
29
3.5
3.5
4.0
2900
1.98
2.37
2.63
35
46
45
Yyb100L-2
3.0
Yyb112M-2 4.0
Yyb132s1-2 5.5
380v
CQB65-50-125F
15
25.0
30
22
20
18.5
4.0
4.0
4.5
2900
2.09
2.35
2.65
43
58
57
Yyb100L-2
3.0
Yyb112M-2 4.0
Yyb132S1-2 7.5
380v
CQB65-50-160F
15.0
25
30.0
34
32
29.5
4.0
4.0
4.5
2900
3.08
3.89
4.38
45
56
55
Yyb132SL-2 5.5
Yyb1.0SL-2
5.5
Yyb132s1-2 7.5
380v
CQB80-65-125F
30.0
50
30.0
22.5
20
18
4.0
4.0
4.5
2900
3.68.4.13
4.33
50
66
68
Yyb132SL-2 5.5
Yyb132S2-7.5
Yyb160M1-2
11
380v
CQB80-65-160F
30
50.0
60
34
32
29
4.0
4.0
4.5
2900
6.14
6.81
7.64
46
64
62
Yyb132SL-2 7.5
Yyb160M2-11
Yyb160M2-2 15
380v
氟塑料磁力泵的主要用途
氟塑料磁力泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。使用溫度：-20℃至100℃。
氟塑料磁力驅動泵的防漏設計特點
CQB-F型氟塑料磁力驅動泵取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。

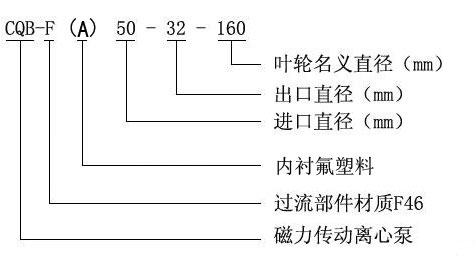

由于氟塑料磁力驅動泵泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。氟塑料磁力泵的型號意義
氟塑料磁力泵的工作原理

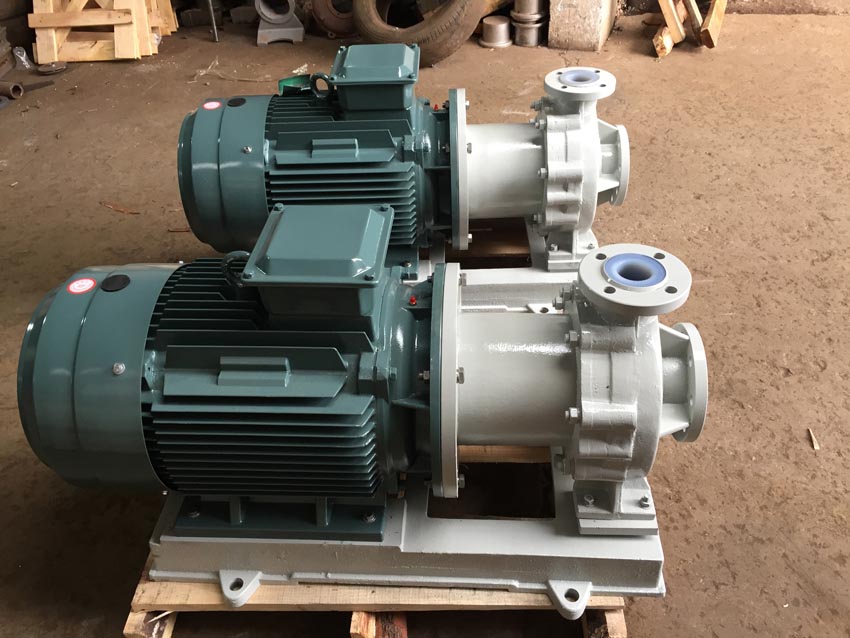

CQB-F型氟塑料磁力驅動泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
