- 產品簡介
________________________________________

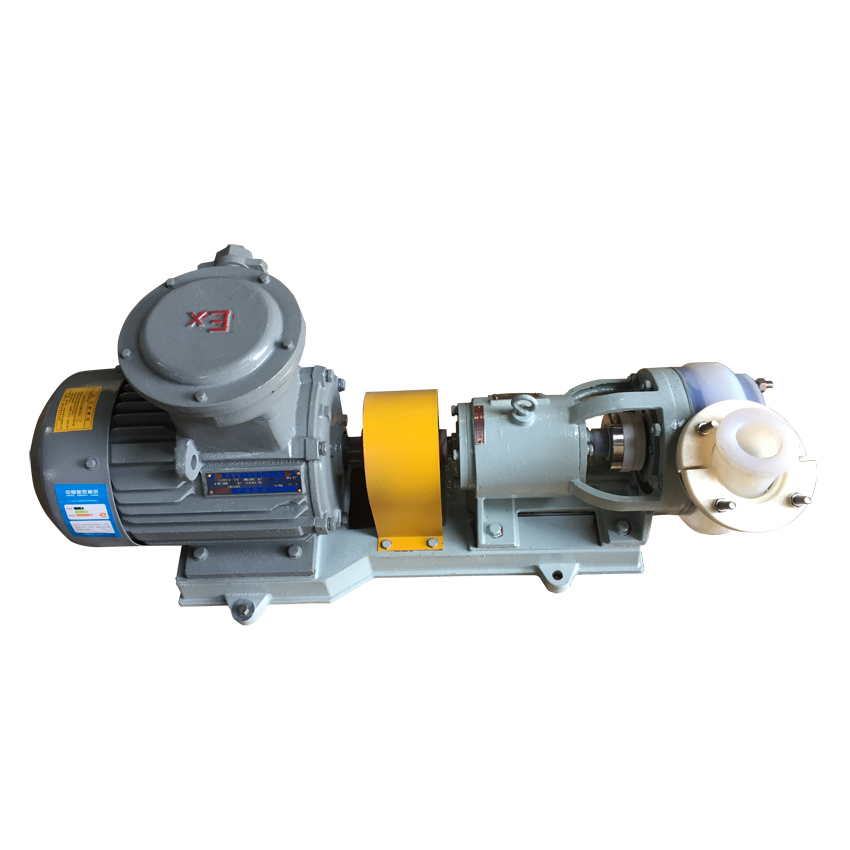

FSB型氟塑料合金離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)， 泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
技術參數： 流量：3.6～100m3/h； 揚程：15～55m； 轉速：2900r/min； 功率：1.5～18.5KW； 進口直徑：25～100mm； 適用溫度：-20℃～120℃。
性能參數本數據僅供參考，請以實際訂貨為準！
本數據僅供參考。 FSB系列氟塑料合金離心泵性能參數：
型號
流量(m3/h)
揚程 （m）
口徑
功率
轉速 （r/min）
汽蝕余量 （m）
效率 （%）
進口
出口
軸功率
電機功率
40FSB-20
10
20
ф40
ф32
1.4
3.0
2900
3.0
45
40FSB-30
10
30
ф40
ф32
1.6
3.0
2900
3.0
42
50FSB-25
12.5
25
ф50
ф32
1.8
3.0
2900
3.0
55
50FSB-30
13
30
ф50
ф32
1.9
3.0
2900
3.0
46
65FSB-32
25
32
ф65
ф50
4.7
5.5
2900
3.0
65
80FSB-20
50
20
ф80
ф65
4.6
5.5
2900
3.0
45
80FSB-30
50
30
ф80
ф65
6.9
7.5
2900
3.5
68
80FSB-40
45
40
ф80
ф50
10
11.0
2900
3.5
48
80FSB-50
50
50
ф80
ф50
12
15.0
2900
3.5
57
80FSB-55
50
55
ф80
ф50
13.5
18.5
2900
4.0
50
100FSB-32
100
32
ф100
ф80
12
15.0
2900
3.5
70
FSB-D系列氟塑料合金離心泵性能參數：
型號
流量(m3/h)
揚程 （m）
口徑
功率
轉速 （r/min）
汽蝕余量 （m）
效率 （%）
進口
出口
軸功率
電機功率
40FSB-15(d)
5
15
ф40
ф32
0.4
3.0
2900
3.0
40
40FSB-20(d)
10
20
ф40
ф32
1.2
3.0
2900
3.0
42
40FSB-30(d)
10
30
ф40
ф32
1.2
3.0
2900
3.0
52
50FSB-20(d)
12.5
20
ф50
ф32
1.5
3.0
2900
3.5
55
50FSB-25(d)
12.5
25
ф50
ф32
1.8
3.0
2900
3.5
55
50FSB-30(d)
15
30
ф50
ф32
1.9
3.0
2900
3.5
54
65FSB-32(d)
25
32
ф65
ф50
3.6
5.5
2900
3.5
65
80FSB-30(d)
50
30
ф80
ф65
6.8
7.5
2900
3.5
68

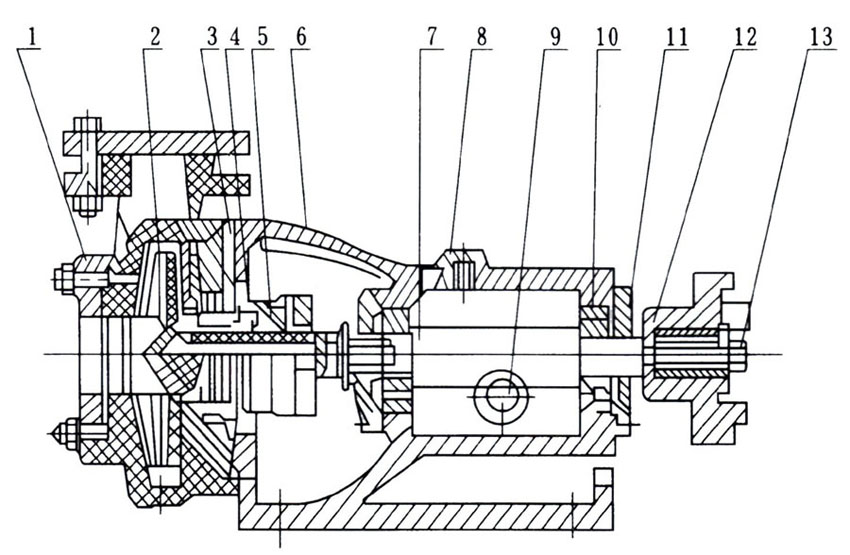

序號
名稱
序號
名稱
1
泵體
8
油蓋
2
葉輪
9
油鏡
3
后蓋
10
軸承
4
壓蓋
11
軸承壓蓋
5
密封件
12
聯軸器
6
支架
13
吊緊螺栓
7
泵軸
- 結構圖紙
________________________________________
1. 泵體：左右兩邊連接部分內埋鋼質法蘭囫各一只楱壓塑料合金制成。
2. 后蓋右邊一側內埋一只不銹鋼板（1Cr18Ni9Ti）模壓塑料合金而成。
3. 葉輪：采用接軸連接方法.金厲軸力優質鋼糟加工后外包塑料合金模壓而成.使葉輪與金厲接軸牢固地結為一體.保證軸根與葉輪后部承受隨旋轉時的扭矩力.這樣介質浸濕部分為塑料合金。
4. 機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技木.由碳化硅、高純度氯化鋁陶瓷.墳充四氟.石墨等材料制成.
